PRAKTIKUM 9 : PEMBUATAN KABEL UTP

Link Channel Youtube : Pembuatan Kabel UTP

LAPORAN PRAKTIKUM JARINGAN KOMPUTER

PEMBUATAN KABEL UTP

Disusun oleh :

Saffanah Dwi Larasati
(064001600029)

PROGRAM S1
TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI
2017

Tujuan Praktikum

Laporan ini disusun untuk menyelesaikan tugas praktikum kesembilan dari mata kuliah Jaringan Komputer. Disamping itu praktikum ini juga dapat menjadi panduan umum untuk membuat kabel UTP secara baik dan benar.

Teori Singkat

Langkah – Langkah Praktikum

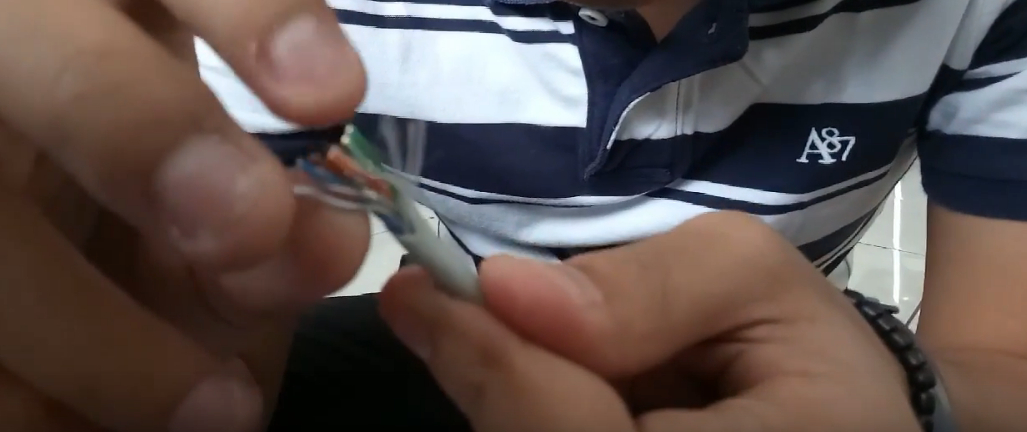

1. Terlebih dahulu menyiapkan semua alat dan bahannya. Lalu kupas kulit kabel 2 cm

2. Susun rapi delapan kabel yang terdapat didalam sesuai dengan gambar dan penjelasan ini. Ratakan ujung kabel dengan memotong nya menggunakan tang. Terlebih dahulu membuat Kabel Straight

3. Luruskan kabel tersebut menjadi rapih dan lurus

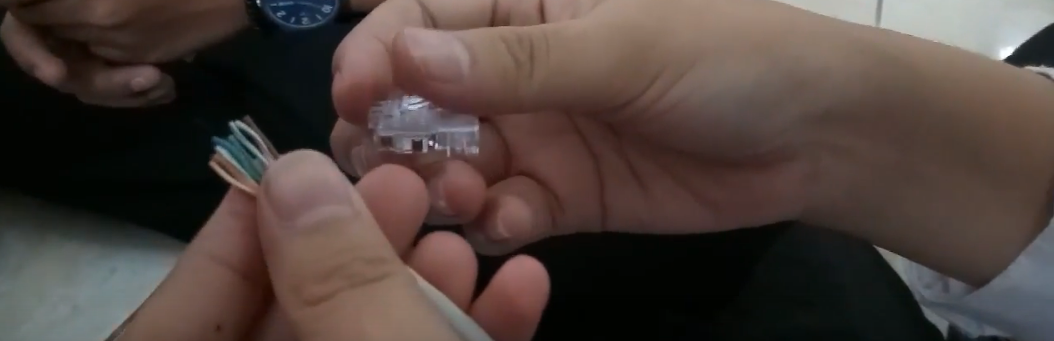

4. Kemudian meyakinkan urutan warna benar dan ujung kabel sudah rata, masukan kabel kedalam konektor RJ-45 , pastikan ujung kabel menyentuh ujung RJ-45, dan jepitlah menggunakan Tang

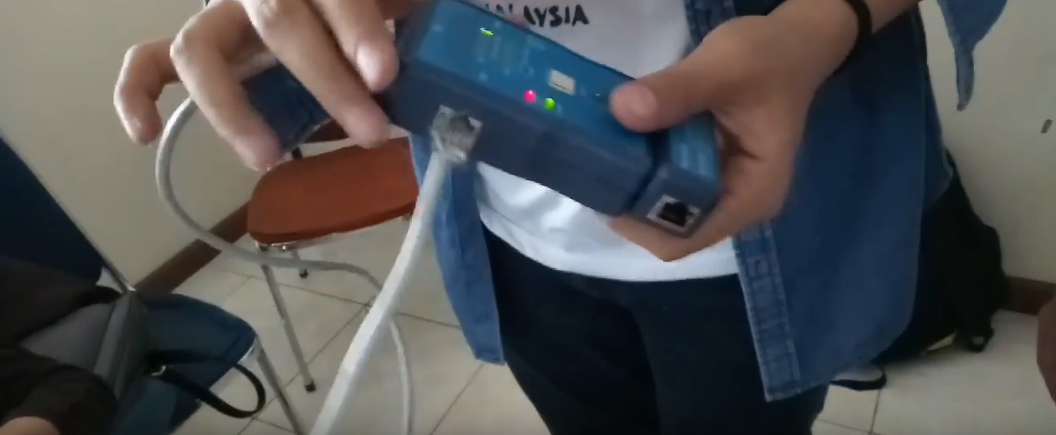

5. Setelah menyelesaikan kedua ujung kabel, uji menggunakan Lan tester, jika semua lampu menyala, berarti kabel tersebut telah di crimping dengan benar dan bisa digunakan

6. Selesai.

Data-Data Percobaan

Kesimpulan

Kabel UTP adalah salah satu media transmisi dalam jaringan komputer maupun elektronika yang juga dapat digunakan sebagai kabel untuk jaringan Local Area Network (LAN) pada sistem network, dan juga kabel ini dapat dibagi menjadi kedalam beberapa kategori berdasarkan kemampuannya sebagai penghantar data.

Jika Anda memasang kabel UTP tipe straight maka susunan warna pada kedua ujung kabel adalah sama. Sedangkan cara pemasangan UTP tipe cross, susunan warna ujung kabel pertama berbeda dengan unjung kabel kedua. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat.

Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda. Sementara kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung dua. Kabel cross over digunakan untuk menghubungkan 2 device yang sama.

Jaringan komputer pada dasarnya dapat diibaratkan sebagai jaringan kabel yaitu dihubungkannya kabel yang satu dengan lainnya dalam suatu sistem komputer.

Ada dua jenis kabel yang dikenal secara umum, yaitu twisted pair dan coaxial cable. Tipe kabel yang lain adalah fiber optic, tipe kabel ini mempunyai kecepatan transfer data cukup tinggi. Dengan demikian harga untuk tipe kabel fiber relative mahal.

Dua tipe kabel yang banyak digunakan adalah twisted pair dan koaksial. Kabel twiated pair sendiri terdiri atas 2 jenis yaitu UTP (singkatan dari Unshielded Twisted Pair) dan STP (singkatan dari Shielded Twisted Pair) sedangkan kabel koaksial juga terdiri dari 2 jenis yaitu think koaksial dan sthink koaksial.

Fungsi kabel UTP yaitu dapat digunakan sebagai kabel untuk jaringan Local Area Network (LAN) pada sistem network/jaringan komputer, dan umumnya kabel UTP memiliki impedansi kurang lebih 100 ohm, dan juga dibagi menjadi kedalam beberapa kategori berdasarkan kemampuannya sebagai penghantar data.

Karakteristik Kabel UTP adalah:

Bagian dalam kabel UTP (Unshielded Twisted Pair) terdiri dari dua kawat tembaga yang dibagi menjadi 4 pasang (pair), lalu dipilin menjadi satu.

Tiap-tiap pair atau dawai kawat tembaga dilapisi insulator yang memiliki warna-warna unik.

Kecepatan dan keluaran transmisi mencapai 10 – 100 Mbps.

Panjang Kabel UTP maksimal yang diizinkan yaitu 100 meter (pendek).

Tegangan Kabel 150 ohm.

Kabel jaringan UTP (Unshielded Twisted Pair) hanya bisa menangani satu kanal data (yang bekerja pada baseband).

Instalasi jaringan komputer menggunakan kabel Twisted Pair membutuhkan sebuah hub untuk membangun sebuah LAN yang baik.

Konektor kabel jaringan UTP (Unshielded Twisted Pair) menggunakan konektor RJ-45 untuk koneksinya.

Menghubungkan antara computer dengan switch
Menghubungkan computer dengan LAN pada modem cable/DSL
Menghubungkan router dengan LAN pada modem cable/DSL
Menghubungkan switch ke router
Menghubungkan hub ke router

Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung dua. Kabel cross over digunakan untuk menghubungkan 2 device yang sama. Contoh penggunaan kabel cross over adalah sebagai berikut :
