LAPORAN PRAKTIKUM JARINGAN KOMPUTER
FRAME RELAY
Disusun oleh :
Saffanah Dwi Larasati
(064001600029)
(064001600029)
PROGRAM S1
TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI
2017
TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI
2017
I. Judul Praktikum : Frame Relay
II. Tujuan Praktikum : Memahami cara pengonfigurasian frame relay serta pengimplementasiannya dari topologi yang ada dan berguna sebagai panduan umum dalam menggunakan Frame Relay
III. Teori Singkat
Frame Relay adalah protokol WAN yang beroperasi pada layer pertama dan kedua dari model OSI, dan dapat diimplementasikan pada beberapa jenis interface jaringan. Frame relay adalah teknologi komunikasi berkecepatan tinggi yang telah digunakan pada ribuan jaringan di seluruh dunia untuk menghubungkan LAN, SNA, Internet dan bahkan aplikasi suara/voice.
Frame relay adalah cara mengirimkan informasi melalui wide area network (WAN) yang membagi informasi menjadi frame atau paket. Masing-masing frame mempunyai alamat yang digunakan oleh jaringan untuk menentukan tujuan.
Frame-frame akan melewati switch dalam jaringan frame relay dan dikirimkan melalui
virtual circuit sampai tujuan.
Fitur Frame Relay Beberapa fitur frame relay adalah sebagai berikut:
1. Kecepatan tinggi
2. Bandwidth Dinamik
3. Performansi yang baik/ Good Performance
4. Overhead yang rendah dan kehandalah tinggi (High Reliability)
IV. Langkah - Langkah Praktikum

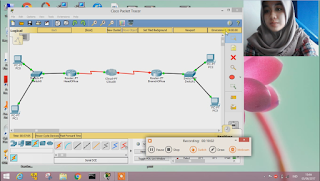

- Buatlah topologi seperti berikut ini

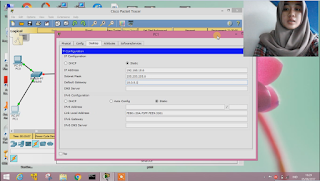

- Atur Ip Address semua PC dan Gateway
PC
| |
PC 0
|
192.168.10.5/24
|
PC1
|
192.168.10.6/24
|
PC2
|
192.168.20.5/24
|
PC3
|
192.168.20.6/24
|
- Pengaturan pada Router
Untuk konfigurasi ip address dan frame relay Router, klik icon router dan masukan perintah berikut pda mode CLI router :
Head Office
Router>enable
Router#configure terminal
Router(config)#hostname HeadOffice
HeadOffice(config)#interface se2/0
HeadOffice(config-if)#ip address 10.0.0.1 255.0.0.0
HeadOffice(config-if)#encapsulation frame-relay
HeadOffice(config-if)#frame-relay lmi-type ansi
HeadOffice(config-if)#frame-relay inte
HeadOffice(config-if)#frame-relay interface-dlci 50
HeadOffice(config-if)#no shutdown
HeadOffice(config-if)#exit
HeadOffice(config)#interface fastEthernet 0/0
HeadOffice(config-if)#ip address 192.168.10.1 255.255.255.0
HeadOffice(config-if)#no shutdown
Branch Office
Router>enable
Router#configure terminal
Router(config)#hostname BranchOffice
BranchOffice(config)#interface serial 2/0
BranchOffice(config-if)#ip address 10.0.0.2 255.0.0.0
BranchOffice(config-if)#clock rate 64000
BranchOffice(config-if)#encapsulation frame-relay
BranchOffice(config-if)#frame-relay lmi-type ansi
BranchOffice(config-if)#frame-relay interface-dlci 60
BranchOffice(config-if)#no shutdown
BranchOffice(config-if)#exit
BranchOffice(config)#interface fastEthernet 0/0
BranchOffice(config-if)#ip address 192.168.20.1 255.255.255.0
BranchOffice(config-if)#no shutdown
- Pengaturan pada Cloud
Klik icon Cloud, karena kabel serial dari head office tersambung ke se0 dari Cloud maka kita daftarkan DLCI milik Head Office (50) kedalam interface se0 milik Cloud dan tentukan juga jenis LMI nya
Dan untuk se1 Cloud yang terhubung dengan kabel serial milik Branch Office, daftarkan DLCI milik Branch Office (60) kedalam interface se1 milik Cloud dan tentukan juga jenis LMI nya
Klik pada bagian connection, Frame Relay lalu seting interfacenya menjadi,
Serial0 | HeadOffice <--> Serial1 | BrachOffice, kemudian klik Add
- Mengatur konfigurasi Routing Protocol
Klik kembali router dan masukan perintah konfigurasi berikut pada CLI :

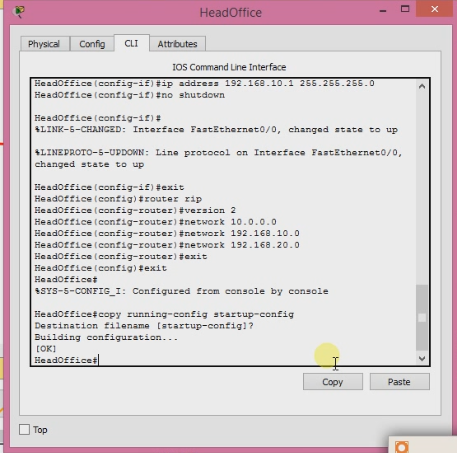

Head Office
HeadOffice(config)#router rip
HeadOffice(config-router)#version 2
HeadOffice(config-router)#network 10.0.0.0
HeadOffice(config-router)#network 192.168.10.0
HeadOffice(config-router)#network 192.168.20.0
HeadOffice(config-router)#exit
HeadOffice(config)#exit
HeadOffice#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...

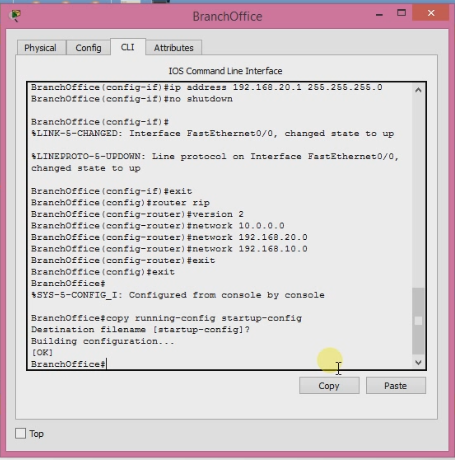

Branch Office
BranchOffice(config)#router rip
BranchOffice(config-router)#version 2
BranchOffice(config-router)#network 10.0.0.0
BranchOffice(config-router)#network 192.168.20.0
BranchOffice(config-router)#network 192.168.10.0
BranchOffice(config-router)#exit
BranchOffice(config)#exit
BranchOffice#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...

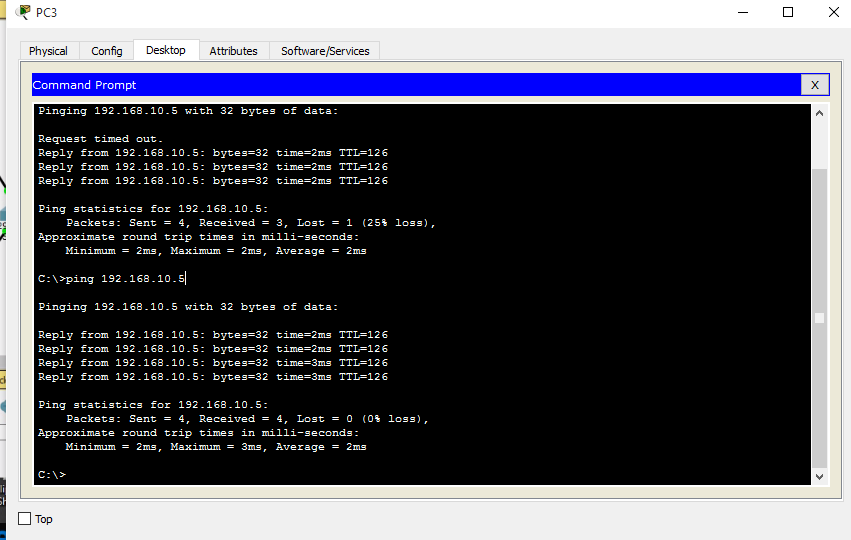

- Test Koneksi. Kemudian lakukan test koneksi pada topologi ini
V. Data-Data Percobaan
VI. Kesimpulan
Kesimpulan dari praktikum Frame Relay ialah cloud berperan sebagai penghubung dua router. Setelah PC dikonfigurasi, Router dan Cloud dapat mengirimkan pesan antar PC. Namun, PC harus terlebih dahulu di Ping dengan IP PC yang lain agar pesan sukses dikirimkan.
Frame Relay merupakan teknologi untuk komunikasi data yang memiliki performansi dengan kecepatan tinggi yang memecah data menjadi frame-frame. Implementasi Frame Relay yaitu pada jaringan publik dan jaringan privatenya. Jaringan publik Frame Relay memiliki keunggulan dari sisi biaya karena hanya dibebankan biaya sewa penggunaan jaringan saja, dan juga memiliki kehandalan yang tinggi jika didukung sistem transmisi dan network yang handal juga (seperti Fiber Optic), Jaringan private Frame Relay memiliki keunggulan dari sisi keamanan karena seluruh mekanisme pada jaringan menjadi hak pengolahan sepenuhnya perusahaan. Jaringan Frame Relay memiliki kelemahan pada fleksibilitas karena menggunakan jaringan khusus (bukan jaringan internet), dimana mengalami kesulitan ketika mobile-worker bermaksud untuk mengakses jaringan tersebut.
