PRAKTIKUM 5 : VLAN (Virtual LAN)

SOAL DAN JAWABAN JARKOM

1. Jelaskan pengertian VLAN !
jawaban :

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

2. Jelaskan pembagian VLAN berdasarkan tipe koneksi !
jawaban :

a. Trunk link.
Dibuat untuk menghubungkan switch dengan switch yang lain, switch dengan router, atau switch dengan server dimana link tersebut akan dgunakan untuk melewatkab data-data dari VLAN yang berbeda.

b. Access link.
Merupakan tipe link yang umum dan meiliki hampir semua jenis switch VLAN. Access link digunakan untuk menghubungkan komputer dengan switch.

c. Hibrid link.
(gabungan dari Trunk dan Access).


3. Jelaskan manfaat VLAN !
jawaban :

Manfaat VLAN terdiri dari :

- Performa.
VLAN mampu mengurangi jumlah data yang dikirim ke tujuan yang tidak diperlukan. Sehingga lalu lintas data yang terjadi di jaringan tersebut dengan sendirinya akan berkurang.

- Mempermudah Administrator Jaringan.
Setiap kali komputer berpindah tempat maka komputer tersebut harus dikonfigurasi ulang agar mampu berkomunikasi dengan jaringan dimana komputer itu berada. Hal ini membuat komputer tersebut tidak dapat dioprasikan langsung setela dipindahkan. Jaringan dengan prinsip VLAN bisa meminimalkan atau bahkan menghapus langkah ini karena pada dasarnya ia tetap berada pada jaringan yang sama.

- Mengurangi Biaya.
Dengan berpindahnya lokasi, maka seperti halnya diatas, akan menyebabkan biaya instalasi ulang. Dalam jaringan yang menggunakan VLAN, hal ini dapat diminimalisir ataupun dihapus.

- Keamanan.
VLAN bisa membatasi pengguna yang bisa mengakses suatu data, sehingga mengurangi kuemungkinan terjadinya penyalahgunaan hak akses.

Link Channel Youtube : VLAN (Virtual LAN)

LAPORAN PRAKTIKUM JARINGAN KOMPUTER

VLAN (VIRTUAL LAN)

Disusun oleh :

Kelompok E

Denny Arie Suryo (065001600006)

Mardiani Trisno Putri (065001600016)

Nadya Hastono Putri (065001600001)

Saffanah Dwi Larasati (064001600029)

  PROGRAM S1
TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI
2017

               I. Judul Praktikum    : Fungsi Server

            II.  Tujuan Praktikum  :  Mampu memahami tentang VLAN dan mensetting VLAN.

III. Elemen Kompetensi

No	Elemen Kompetensi	Indikator Kerja
1.	VLAN	1.1 Mensetting VLAN 1.2 Melakukan pengecekkan paket data pada VLAN

            IV. PERTANYAAN

1.     Apakah yang dimaksud dengan VLAN?

VLAN (Virtual Local Network) merupakan pengembangan dari LAN. VLAN adalah suatu model jaringan mirip LAN namun tidak terbatas pada lokasi fisik. Oleh karena itu jaringan ini dapat dikonfigurasi secara virtual tidak bergantung pada lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation. Alat yang menjadi kunci utama sehingga jaringan dapat dikonfigurasi secara logic adalah switched.

2.     Bagaimanakah VLAN diimplementasikan?

Implementasi VLAN sebagai alternatif untuk mengurangi broadcast pada jaringan. VLAN diklasifikasikan berdasarkan metode(tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC address dan sebagainya. Semua informasi yang mengandung penandaan atau pengalamatan suatu VLAN disimpan dalam suatu database(tabel), jika pendaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan VLAN. Untuk mengaturnya maka biasanya digunakan switch/brigde yang manageable atau yang bisa di atur. Switch/brigde inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama. Switch /bridge memiliki informasi yang sama. Switch akan menentukan kemana data-data akan diteruskan dan sebagainya., atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat atau menandai suatu VLAN berdasarkan workstation yang didalamnya untuk menghubungkan antar VLAN dibutuhkan router.

             V. TEORI SINGKAT

Virtual LAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.

          VI. LAB SETUP

Untuk dapat menjalankan praktikum ini maka hal-hal yang diperlukan yaitu :

-        Komputer atau laptop

-        Program cisco tarcker

    VII. Penjabaran Elemen Kompetensi

•    Hubungkan 5 PC dengan 3 Switch seperti gambar di bawah ini :

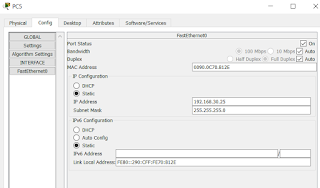

•   Ketikkan IP address pada masing-masing PC seperti :

      Pc 0 : 192.168.10.20               Pc 3 : 192.168.10.23

            Pc 1 : 192.168.20.21               Pc 4 : 192.168.20.24

            Pc 2 : 192.168.30.22               Pc 5 : 192.168.30.25

•    Setelah melakukan pensettingan IP pada Pc. Klik Switch0 – config – VLAN database. Pada kolom VLAN number dan VLAN name isikan dengan:

     VLAN number : 10                     VLAN number : 20         VLAN number : 30

     VLAN name : mahasiswa1         VLAN name : dosen1      VLAN name : trisaktiA

     Lalu klik Add jika sudah mengetikkan VLAN database pada switch0.

•    Lakukan hal sama pada switch1. Pilih config-VLAN database.

      VLAN number : 10                 VLAN number : 20                 VLAN number : 30 VLAN name : mahasiswa2     VLAN name : dosen2             VLAN name : trisaktiB Lalu pilih Add setelah memasukkan VLAN number dan VLAN name.

•     Klik switch2. Lalu pilih config – VLAN database

      VLAN number : 10                 VLAN number : 20                 VLAN number : 30 VLAN name : mahasiswa3     VLAN name : mahasiswa3     VLAN name : trisaktiC Lalu klik add setelah memasukkan VLAN number dan VLAN name.

•    Klik kembali switch0. Pilih confic – FastEthernet 0/1 dan FastEthernet 0/4 pada kolom access di ubah menjadi Trunk

Sedangkan untuk Fastethernet 0/2 dan FastEthernet 0/3 tidak usah diubah.

•     Klik switch1. Pilih confi lalu FastEthernet 0/1, FastEthetnet 0/2, dan FastEthernet 0/4 pada kolom access diubah menjadi Trunk. Dan pada FastEthernet 0/3 tidak perlu diubah.

•    Klik switch2. Pilih config lalu Fastethernet 0/1 pada kolom access diubah menjadi trunk dan untuk lainnya tidak perlu diubah.

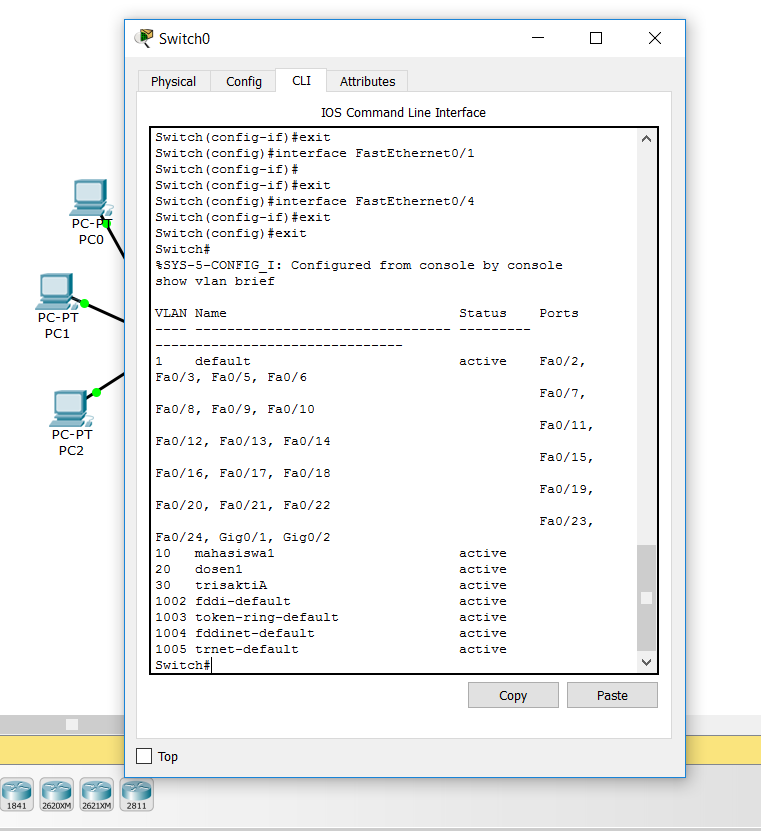

•    Klik switch0 – pilih CLI. Lalu ketikkan exit (lalu enter) lakukan hal ini 2 kali. Setelah itu ketikkan show vlan brief.

•   Setelah mensetting semuanya. Maka dapat dilakukan pengecekkan paket data yang dikirim apakah berhasil atau tidak. Dengan cara mengirimkan paket data dari satu pc ke pc lainnya.

VIII. Data Percobaan

  IX . Tabel Ceklist

No.	Indikator Kerja	Ceklist
1.	Mensetting VLAN	✓
2.	Melakukan pengecekkan paket data pada VLAN	✓

         X. FORM FEEDBACK

No.	Indikator Kerja	Tingkat ketertarikan	Lama Pengerjaan
1.	Mensetting VLAN	3	30 menit
2.	Melakukan pengecekkan paket data pada VLAN	3	10 menit

 Keterangan : 1. Tidak suka 2. Biasa. 3. Suka 4. Sangat suka

           XI.  Kesimpulan

Dari praktikum VLAN ini, dapat kami simpulkan bahwa dalam dalam suatu jaringan, kita dapat membuat lagi satu atau lebih jaringan (jaringan di dalam jaringan). VLAN sendiri bisa terdapat beberapa buah dalam satu LAN.
