LAPORAN PRAKTIKUM JARINGAN KOMPUTER
INSTALLASI DAN MENJALANKAN CISCO PAKET TRACER
Disusun oleh :
Kelompok E
Denny Arie Suryo (065001600006)
Mardiani Trisno Putri (065001600016)
Nadya Hastono Putri (065001600001)
Saffanah Dwi Larasati (064001600029)
PROGRAM S1
TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI
2017
Tujuan Praktikum
- Mengetahui langkah-langkah menginstallasi dan menjalankan Cisco Packet Tracer
- Mengenali perangkat lunak jaringan berdasarkan fungsinya
- Menggunakan software packet tracer untuk simulasi jaringan sederhana
- Mengetahui perbedaan Switch dan Hub
Teori Praktikum
Jaringan komputer adalah sebuah sistem yang terdiri dari dua atau lebih komputer yang saling terhubung satu sama lain melalui media transmisi atau media komunikasi sehingga dapat saling berbagi data, aplikasi maupun berbagi perangkat keras komputer.
Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.
Taget Packet Tracer yaitu menyediakan simulasi jaringan yang real, namun terdapat beberapa batasan berupa penghilangan beberapa perintah yang digunakan pada alat aslinya yaitu pengurangan command pada Cisco IOS. Dan juga Packet Tracer tidak bisa digunakan untuk memodelkan jaringan produktif/aktif. Dengan keluarnya versi 6, beberapa fitur ditambahkan, termasuk fitur BGP. BGP memang bukan termasuk kurikulum CCNA, akan tetapi termasuk kurikulum CCNP.
Langkah – Langkah Installasi dan Menjalankan Cisco Packet Tracer
1. Apabila di PC/Laptop Anda mempuntai software packet tracer. Install aplikasi tersebut terlebih dahulu.

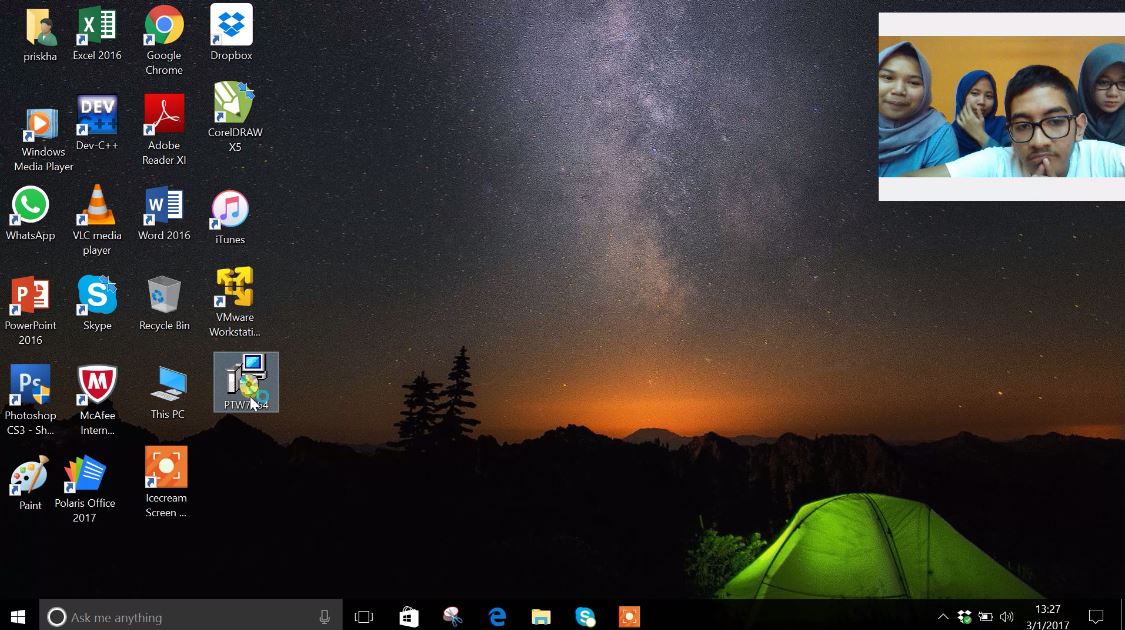

2. Klik aplikasi paket tracer, kemudian klik Next
3. Kemudian apabila setuju maka langsung dapat mengklik I accept the agreement dan setelah itu klik Next .
4. Setelah itu untuk menyimpan packet tracer tersebut, klik Next.
5. Kemudian apabila tidak ingin mengganti nama pengisian nama installan aplikasi tersebut, klik Next .
6. Ikuti perintah selanjutnya klik Next.
7. Setelah klik Next, proses installasi Packet Tracer sedang berjalan.
8. Aplikasi Cisco Paket Tracer sudah selesai proses installasinya kemudian klik Finish.
9. Bila muncul tampilan ini Klik Confrim Guest, lalu tunggu beberapa saat.
10. Dan ini merupakan tampilan awal cisco paket tracer.
11. Untuk komponen yang dibutuhkan terdapat pada bagian kiri bawah. Untuk menambahkan Server berbentuk komputer . Kemudian tambahkan Switch atau HUB.
12. Lalu tambahkan komputer Client/PC klik pada icon yang berbentuk Komputer. Kemudian pilih gambar komputer lalu klik pada tempat yang disediakan (Jumlah terserah namun di sini saya memakai 3 buah PC).
13. Kemudian hubungkan semua komponen menggunakan kabel, karena menggunakan perantara Switch / HUB kita menggunakan kabel Straight (Coopper Straight-Through).

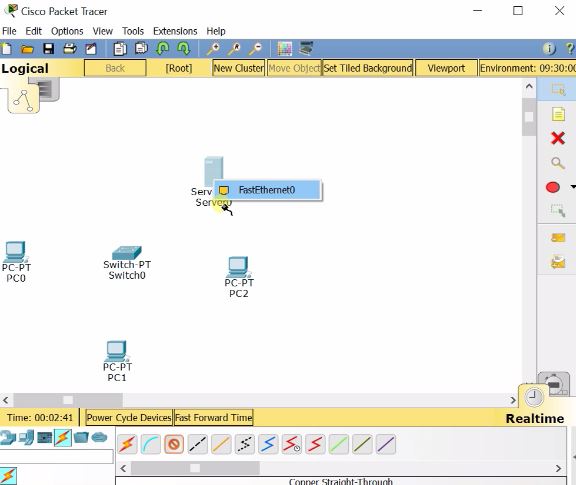

14. Kemudian klik pada salah satu komponen tersebut sampai muncul jenis port (Fast Ethernet) yang terdapat pada komponen tersebut lalu klik pada jenis port tersebut.
15. Kemudian klik pada Switch sehingga muncul juga port yang ada namun lebih banyak (karena memang port pada switch jumlahnya banyak), klik pada salah satu port (kecuali console).
16. Lalu sambungkan seluruh PC dengan Switch dengan cara diats. Sehingga seluruh komponen terhubung seperti gambar dibawah ini.
17. Kemudian setting IP Server. Klik pada icon server yang sudah dibuat sehingga muncul jendela seperti ini.
18. Pilih ke icon Config, lalu pada menu sebelah kiri pilih DHCP. Isi dengan Start IP Address sesuai kebutuhan dan isi juga Subnet Mask jangan sampai terlewat.
19. Setelah itu kita setting masing-masing PC agar terhubung dengan server. Klik icon PC – pilih Config kemudian pada menu sebelah kiri pilih FastEthernet. Ganti IP Configuration menjadi DHCP agar PC mendapat IP Address otomatis dari server sehingga tidak perlu mengatur. Kemudian Close (Lakukan pada semua PC).
20. Setelah selesai kita cek apa semua koneksi lancar, dengan cara klik icon pesan si bagian kanan. Kemudian klik.kan pada salah satu PC sehingga pada Icon PC terdapat gambar pesan. Lalu klik pada salah satu PC yang lain. Jika berhasil, pada bagian kanan bawah akan muncul tanda Sukses seperti di bawah ini.
21. Untuk melihat proses berjalannya data klik pada Simulation pada bagian kanan dibawah icon pesan. Kemudian klik Auto Capture / Play sehingga proses pengiriman dan penerimaan data akan dianimasikan. Selesai sudah kita membuat Sebuah Jaringan LAN sederhana menggunakan Cisco Packet Tracer.
Data Praktikum
Kesimpulan
Dengan adanya software simulasi semacam packet tracer, maka sangat memberi kemudahan untuk mempraktekkan teori-teori yang telah kita dapat. Kita hanya perlu menginstall software, tidak perlu membeli device-device yang kita perlukan. Dan software ini biasa juga digunakan untuk para ahli jaringan sebelum mendeploy sebuah jaringan di perusahaan atau instansi-instansi terkait.
